| Avtor |
Sporočilo |
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
 Objavljeno:
31 Jan 2010 02:39 |

|
Pred časom je padla ideja o izdelavi CNC mašina ze rezanje stiroporja. Z Matijatom sva idejo vzela precej resno. Zato je že pred mesecem štartala prva, Matijatova, danes pa še moja CNC. Več pa v slikah.

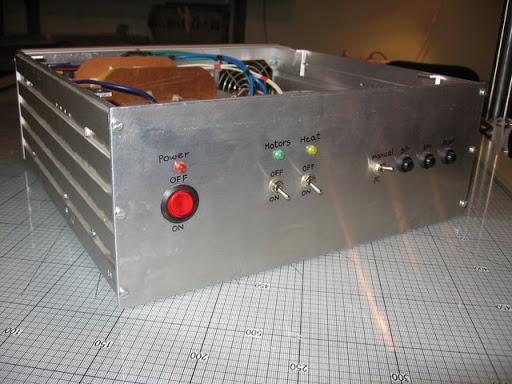

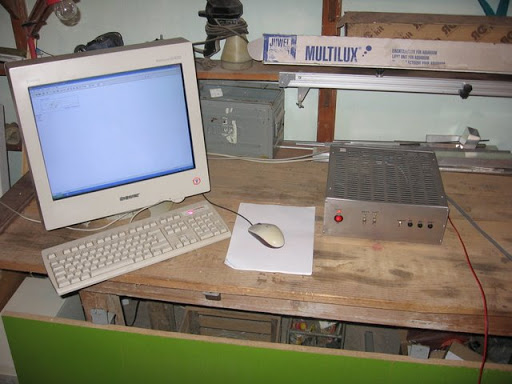

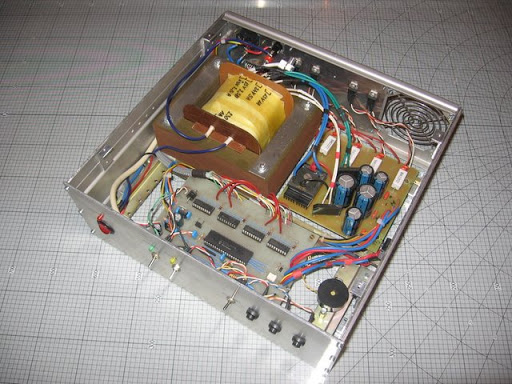

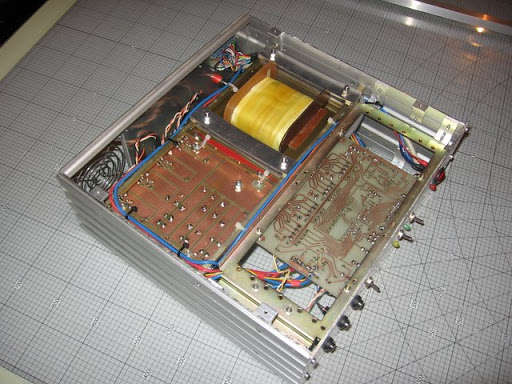

Elektronika

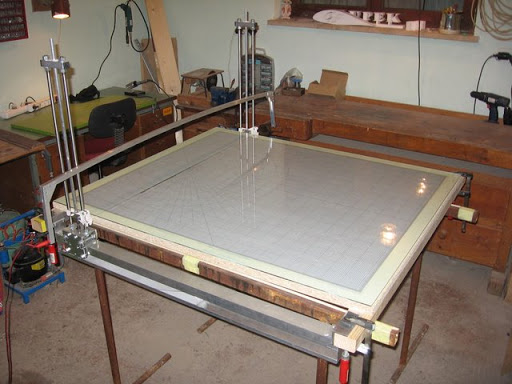

Mehanika:

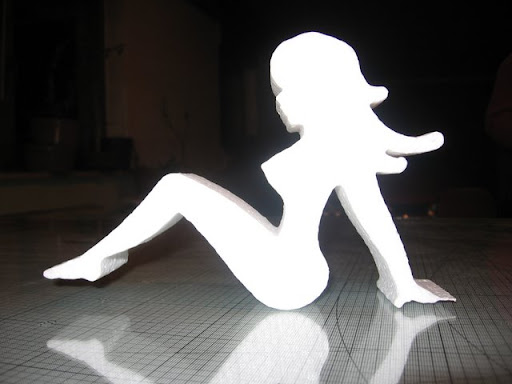

Izdelki:
Lp, Luka |
|
|
|
|
|
Kristjan
Super modelar
Pridružen/-a: 07.07. 2008, 14:00
Prispevkov: 256
Kraj: Žiri
|
| Objavljeno:
31 Jan 2010 12:10 |
|
Temu se pa reče UAU!! Sploh una teta je zlo zanimiva!!  Drgač pa kapo dol!! Upam da ti bo dolg in dobr služila tale CNC mašina!!
Lp
P.S.: Kolikšna je natančnost mašine? A si sploh lahk spal ponoč al si kr celo noč rezal? |
|
|
|
|
|
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
| Objavljeno:
31 Jan 2010 13:40 |
|
Glede natančnost ti zaenkrat še ne morem nič kaj konkretnega povedat, ker je enostavno še nisem dovolj stestirav. Sami koračni motorji imajo korak 7'5 stopinje, kar je pri višini, kjer je M5 navojna palca korak 0.016mm, pri vodoravnem pomiku pa 0.02mm. Pri čemer so pri vertikalnem pomiku vsi deli ves čas obremenjeni v isto smer, tako da se zračnosti na matici in motorju izničijo, pri horizontalnem pomiku pa se obremenitev menja, tako da je potrebno upoštevat tudi zračnost na matici in motorju.
Program ima nastavitve, z katerimi upošteva tudi mrtvi hod na horizontalnem pomiku, ampak se z tem še nisem ukvarjal. Tako da ocenjujem natančnost mehanike po višini v rangu 0.05mm, po dovžini pa 0.1-0.2mm.
Čeprav se mogoče sliši veliko, takšno napako je na stiroporju že precej, precej tažko izmerit, saj zaradi nehomogenosti stiroporja pojavljajo napake ki so v enakem ali višjem rangu.
Lp |
|
|
|
|
|
simon.muha
Super modelar
Pridružen/-a: 09.12. 2007, 16:47
Prispevkov: 527
Kraj: ŽIRI
|
| Objavljeno:
31 Jan 2010 17:01 |
|
VAUUU stari to je pa že hudo profi zadeva. Tudi z mizo si se v nulo potrudu, upam de se da odrezat tudi kakšen profil za krila letal ne sam tete in črke  . Ali se s tvojo napravo reže tudi stirodur in koliko je cena na kubik  Bom mal popravu Kristjana upam da bo tudi nam dolgo služila tale tvoja nova pridobitev  .
NAREDI CENIK
Lp. simon |
_________________
KAKO SREČNO PRISTATI |
|
|
|
|
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
| Objavljeno:
31 Jan 2010 17:57 |
|
Reže use, kar se pač z vročo žico reže. Z takimi mašinami se izrezuje tudi depronarje. V prihodnjih parih dneh moram opravt še nekaj testov in za vsak material vnest par faktorjev, obnovit zalogo materiala. Potem pa štartam
Simon glede cenika ne skrbi, glede na vse majice in podobne reči imaš pri meni še kar nekaj v dobrem. Sicer pa za začetek, na http://osegouin.free.fr/cncnet/bibli/projets/projets.phtml je objavljenih kar nekaj zanimivih modelov pripravljenih za rezanje.
Lp |
|
|
|
|
|
laky
Super modelar
Pridružen/-a: 03.09. 2008, 12:41
Prispevkov: 147
Kraj: Žiri
|
| Objavljeno:
01 Feb 2010 15:13 |
|
Živ,
lep si tule naredu upam de ti bo dobr služilu
komej čakam de boš jemu kejšne modele not unešene pol se bomo pa že zmenil
drgač pa sam
lp |
_________________
modelarstvo je droga ki ne škoduje, predvsem modelarjem ne |
|
|
|
|
simon.muha
Super modelar
Pridružen/-a: 09.12. 2007, 16:47
Prispevkov: 527
Kraj: ŽIRI
|
| Objavljeno:
14 Feb 2010 19:54 |
|
Ojla Luka kako kej CNC zanima me model DRONE, ki je v tistem francoskem postu, ki si ga prlimal. Samo nikjer nisem zasledil dimenzij modela. A je kej takega že možno zrezat model mi je zelo zanimiv  .
Lp.Simon |
_________________
KAKO SREČNO PRISTATI |
|
|
|
|
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
| Objavljeno:
14 Feb 2010 20:37 |
|
Je možno, je. Zaenkrat je omejitev le višina izreza ki je trenutno 20cm, pa še tej omejitvi so šteti dnevi.
PS: Skoraj bi pozabiv na tokovne klešče, če boš doma priletim jutri mimo.
Lp |
|
|
|
|
|
simon.muha
Super modelar
Pridružen/-a: 09.12. 2007, 16:47
Prispevkov: 527
Kraj: ŽIRI
|
| Objavljeno:
15 Feb 2010 14:24 |
|
Ja dama ja se me itak nakamar ne pusti
Lp. Simon |
_________________
KAKO SREČNO PRISTATI |
|
|
|
|
laky
Super modelar
Pridružen/-a: 03.09. 2008, 12:41
Prispevkov: 147
Kraj: Žiri
|
| Objavljeno:
17 Feb 2010 20:48 |
|
Luka, tud jest ti bom počas narocu enga eleph-a tega ka ga ma kiki pa še za robo s kitajske se morva zment ka zdej bo pa hmal spet sezona za vozt
se slišmo! |
_________________
modelarstvo je droga ki ne škoduje, predvsem modelarjem ne |
|
|
|
|
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
| Objavljeno:
18 Feb 2010 18:27 |
|
|
|
|
|
Bojč
Raztura čist
Pridružen/-a: 13.12. 2008, 19:15
Prispevkov: 48
|
| Objavljeno:
19 Feb 2010 19:18 |
|
Bravo Luka
no zdj se bo pa dal tud pri letečih krilih eksperimentirat ker bo tvoj stroj tole mal hitrej delal kot pa šniclanje šablon na roke
Zdj pa na strojarno da bojo mal zalogo stiroporja povečal ka boš zalaufal mašino ka vidm da nas je kr precej naročnikov |
|
|
|
|
|
Anderson
Super modelar
Pridružen/-a: 08.03. 2010, 17:41
Prispevkov: 185
Kraj: ŽIRI
|
| Objavljeno:
08 Mar 2010 18:09 |
|
kul |
|
|
|
|
|
Žan Jereb
Super modelar
Pridružen/-a: 29.01. 2009, 13:34
Prispevkov: 101
Kraj: Žiri
|
| Objavljeno:
11 Jun 2010 18:45 |
|
ja se maš skor ista CNC mislem ista se je skor ista to loh vidite:
Made by Ati CNC:
No ja se morem rečt de je to kar fajn za izrezovanje letalskih delov iz stiroporja pa še bel natančno odreže kot bi na roko |
_________________
Najbolš filmčk Ledinca 2003 za ogled klikni tukaj
Lp Žan |
|
|
|
|
Lupek
Administrator foruma
Pridružen/-a: 08.07. 2006, 22:34
Prispevkov: 1003
Kraj: Žiri
|
| Objavljeno:
11 Jun 2010 20:21 |
|
O je podobna je. Ti sploh ne veš kuk idej sm jest tujmu atitu ukradu pr tile CNCjk |
|
|
|
|
|
|
|
